1. 摘要 (Executive Summary)

CP680 5G CPE是一款基于高性能双芯片架构的无线数据终端设备，旨在将5G/4G蜂窝信号转化为高速WiFi及有线网络。该设备集成了最新的 WiFi6 (802.11ax) 技术与5G NR基带处理能力，理论下行速率可达4Gbps。其设计兼顾了高性能与宽温适应性，特别适合对网络稳定性有高要求的现代应用场景。

2. 核心硬件架构 (Hardware Architecture)

CP680采用了工业级的双芯片解决方案，确保了数据处理的低延迟与高吞吐量。

• 主控芯片(BB Chipset)： 采用ZX298501S芯片，主频高达2GHz。该芯片具备强大的基带处理能力，支持5G到3G的全网通接入。

• WiFi芯片 (WiFi Chipset)：搭载AIC8800D80X2P芯片，支持AX1800 标准。该芯片专门针对高密度设备连接进行了优化，有效解决了多设备并发时的网络拥堵问题。

• 内存配置 (Memory)： 配备4Gb DDR运行内存与4Gb NAND存储，为多任务处理和系统稳定性提供了充足的资源保障。

3. 无线通信技术 (Wireless Communication)

CP680在无线通信方面采用了先进的MIMO（多输入多输出）技术，以最大化频谱利用率。

• 5G/4G 接入：支持4x4 MIMO架构（在 n1/n41/n77/n78 频段），内置4根高增益天线，显著提升了信号接收灵敏度和上行/下行速率。

• WiFi 6 双频并发：支持2.4GHz与5.8GHz 双频段，采用2x2 MIMO设计。支持 OFDMA和MU-MIMO技术，能够同时服务多个终端设备，降低延迟。

• 频段覆盖：全面覆盖全球主流频段，包括5G的 n1/n3/n5/n7/n8/n20/n28/n38/n40/n41/n77/n78，以及4G的 B1/B3/B5/B7/B8/B20/B28/B38/B40/B41。

4. 接口与扩展性 (Interfaces & Expandability)

设备提供了丰富的物理接口，满足不同场景的连接需求。

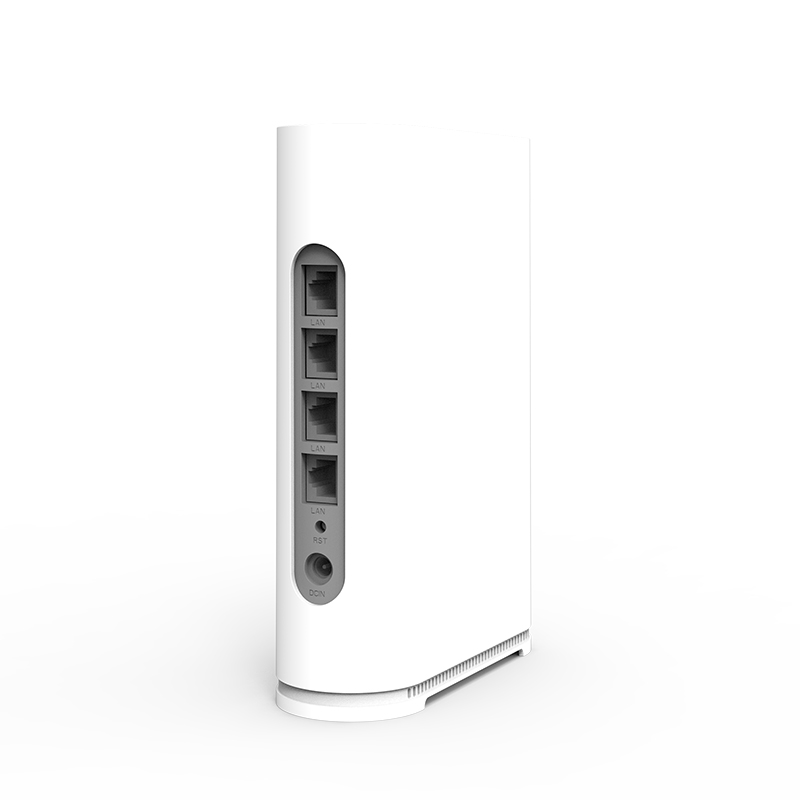

• 网络接口： 配备4个千兆以太网口 (10/100/1000M)，支持 LAN/WAN 自适应，可灵活连接PC、游戏主机、NAS或IPTV机顶盒。

• 电源与供电： 采用12V2A外置适配器，确保设备在高负载下稳定运行。

• SIM卡槽： 支持标准3FF SIM卡，兼容3V和1.8V电压，支持APN自动匹配，即插即用。

• 其他接口： 配备Type-C接口（主要用于调试或特定功能扩展）及Reset复位键。

5. 软件与安全功能 (Software & Security)

• 操作系统与UI： 提供直观的WebUI及Mobile WEB UI，用户可通过手机或电脑轻松管理网络设置。

• 网络安全： 支持WPA3 Personal最新加密协议，以及WPA2/WPA3混合模式，提供企业级的安全防护。同时支持AES-CCMP加密算法和SAE（同步认证加密）。

• 网络管理： 支持防火墙（MAC/IP过滤、端口转发）、VPN Pass Through (PPTP/L2TP)、UPnP及DMZ 等高级功能，满足专业用户的需求。

6. 环境适应性与可靠性 (Environmental Reliability)

针对常见的高温高湿环境，CP680 进行了专门的工程设计。

• 工作温度： -10°C 至 +45°C。这意味着即使在炎热的夏季（室外温度超过35°C），设备也能在室内正常散热并稳定运行。

• 湿度耐受： 支持5% ~ 95%的相对湿度，有效抵御高湿天气对电子元器件的影响。

• 静电防护 (ESD)： 内置ESD 保护电路，接触放电可达±6KV，空气放电可达±10KV，保护设备免受静电损坏。

7. 结论 (Conclusion)

CP680 5G CPE 凭借其ZXIC + AIC的高性能双芯片组合、WiFi6的并发优势以及对宽温高湿环境的适应能力，是一款成熟可靠的5G终端解决方案。它不仅能满足当前千兆宽带的接入需求，也为未来的全屋智能互联提供了坚实的网络底座。

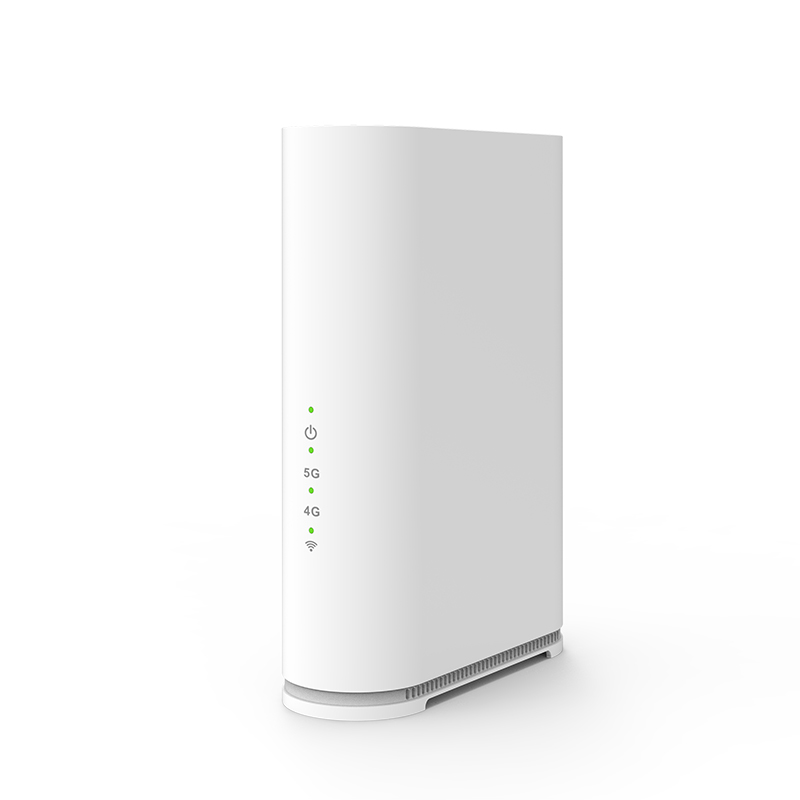

附录：产品外观与尺寸

• 尺寸 (Dimension)： 136mm (长) × 52mm (宽) × 190mm (高)

• 重量 (Weight)： 516g

• 颜色 (Color)： 经典白（支持定制）
