1. 摘要 (Executive Summary)

HD160是一款基于ASR1803S芯片平台的高性能无线宽带路由器。它集成了WIFI6（802.11ax）技术，旨在为用户提供高速、低延迟的无线网络体验。该设备支持全网通4G LTE，并具备电池供电选项，是户外作业、移动办公及家庭备用网络的理想选择。

2. 核心硬件架构 (Hardware Architecture)

采用了成熟稳定的ASR平台，配合高性能射频与WiFi芯片，构建了高集成度的硬件系统。

主控芯片（SoC）：采用ASR1803基带芯片，这是一款高度集成的单芯片LTE解决方案，具备低功耗、高性能的特点，支持Cat4数据传输标准。

无线连接：配备AIC8800DW WiFi6模块，支持802.11ax协议。这是该设备的一大亮点，即便4G网络下，也能通过WiFi6提供高速的无线连接速率（理论值），显著提升了多设备并发效率。

存储配置：内置128Mb NOR Flash，满足系统运行与配置存储需求；支持USB2.0接口，可用于本地软件升级。

供电与续航：设备支持DC12V/1A 电源适配器，同时配置5000mAh电池，使其具备了极佳的便携性，适用于无固定电源的移动场景。

表 1：核心硬件参数

3. 无线通信技术 (Wireless Communication)

HD160在射频设计上兼顾了全球漫游能力与信号稳定性。

网络制式：支持FDD-LTE与TDD-LTE 双模，覆盖全球主流频段，并支持WCDMA制式，确保在4G信号弱时能平滑回落至3G网络。

天线系统：采用外置主天线 + 板载分集天线 + 外置WiFi天线的组合设计，有效提升了信号的接收灵敏度和发射功率。

WiFi 性能：支持2.4GHz频段，采用1x1 SISO模式。虽然未支持5GHz频段，但WiFi6的引入极大地优化了在拥挤环境下的连接体验。

性能指标：

• LTE 下行：FDD模式最高150Mbps，TDD模式最高130Mbps。

• LTE 上行：FDD模式最高50Mbps，TDD模式最高35Mbps。

• 3G (WCDMA)：下行21Mbps，上行5.76Mbps。

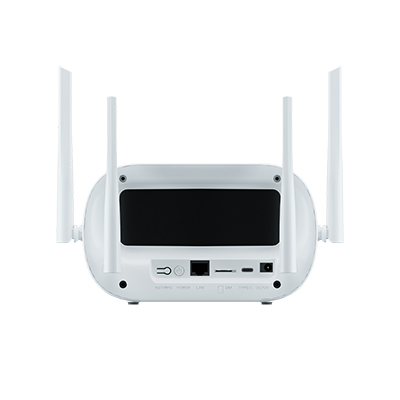

4. 接口与扩展性 (Interfaces & Expandability)

HD160设备接口设计简洁实用，满足基础网络连接与管理需求。

网络接口：配备1个百兆以太网口 (100Mbps)，支持自动翻转（Auto MDI/MDIX），可用于连接PC或有线游戏机。

USB接口：配备USB2.0接口，支持供电与数据传输，可用于连接U盘进行固件升级或作为简易NAS使用。

SIM卡槽：支持标准Micro-SIM卡（支持 1.8V/3.3V），并支持贴片eSIM，为物联网设备的免插拔部署提供了便利。

物理按键：配备Reset（复位）与WPS按键，方便用户快速恢复出厂设置或一键连接加密设备。

5. 软件与网络管理 (Software & Network Management)

提供了完善的软件功能，支持从基础连接到高级路由的全面管理。

操作系统：基于Linux的嵌入式操作系统，支持IPv4与IPv6 双栈，适应未来网络环境。

管理界面：提供Web管理界面，支持本地USB升级，确保设备固件始终处于最新状态。

高级功能：

• 防火墙与安全：支持WPA-PSK/WPA2-PSK加密，默认支持防火墙、MAC/IP过滤。

• 流量管理：支持流量统计、PIN码管理、手动选网及USSD代码发送。

• 日志：可管理已连接设备，并记录系统日志供排查故障。

6. 环境适应性与可靠性 (Environmental Reliability)

针对高温高湿地区，HD160展现了出色的环境适应能力。

宽温运行：工作温度范围为-10°C至+60°C。这意味着即便在夏季无空调的封闭车内或户外阳光直射环境下，设备也能保持稳定运行。

湿度耐受：支持10% ~ 95% 的相对湿度，具备良好的防潮性能。

静电防护 (ESD)：接触放电±8KV，空气放电±10KV，有效保护内部电路免受静电损伤。

7. 结论 (Conclusion)

HD160凭借ASR1803的低功耗优势、WiFi6的并发优化以及eSIM与内置电池的灵活部署能力，是一款极具竞争力的4G终端产品。在5G覆盖尚未完全触及的边缘场景或作为成本敏感型的物联网网关，HD160提供了稳定、高速且便捷的网络连接解决方案。

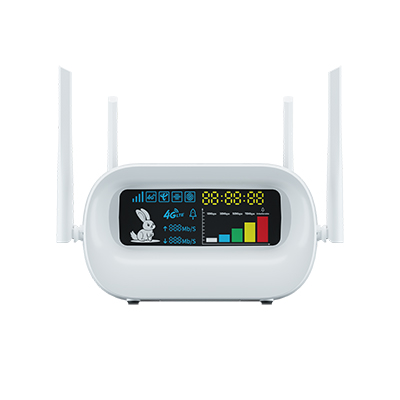

附录：产品外观与尺寸

尺寸 (Dimension)：175.0mm (长)×60mm (宽)×100mm (高)

重量 (Weight)：(未标注，含电池重量视配置而定)

颜色 (Color)：白色

显示：LCD 屏幕 (单色/多色可选)
