1. 摘要

龙尚科技（Longsung）推出的海思方案模组H7690C。该模组基于高性能平台设计，专为满足中国市场对紧凑尺寸、低功耗及高网络兼容性的严苛需求而生。H7690C不仅提供了10Mbps下行/5Mbps上行的稳定传输能力，还集成了丰富的工业接口与安全协议，旨在赋能千行百业，实现万物互联的平滑升级。

2. 产品概述

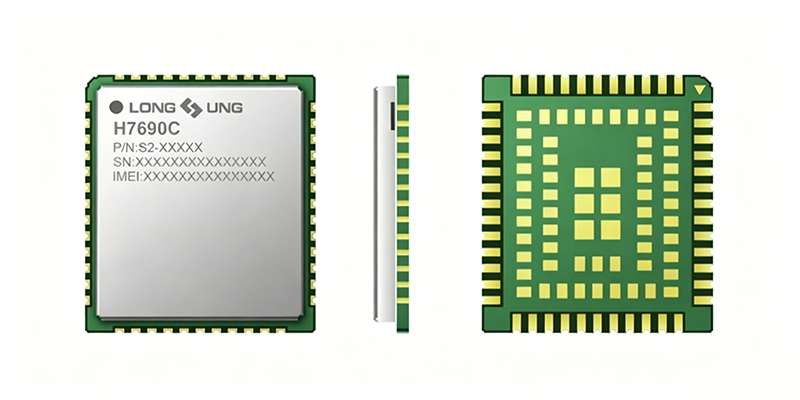

H7690C是一款超小尺寸的LTE Cat.1 bis无线通信模块。它支持LTE-TDD和LTE-FDD两种主流无线通信制式，能够完美适应中国移动、中国联通及中国电信的现有4G网络频段。

该模块采用LCC+LGA封装，尺寸仅为15.7mm × 17.6mm × 2.1mm，属于业界主流紧凑型封装。这一设计使得H7690C能够轻松替换市场上现有的同类Cat1产品，极大降低了客户在终端产品小型化设计中的硬件改动成本。

3. 核心技术优势

H7690C在设计上重点解决了物联网终端面临的“尺寸、功耗、灵敏度”三大痛点：

• 超小尺寸与紧凑设计： 15.7x17.6mm的极致封装，满足穿戴设备、微型传感器及精密工业终端对空间的极限要求。

• 卓越的功耗与灵敏度： 优化的射频设计带来了更好的接收灵敏度，确保在弱网环境下的通信稳定性；同时具备优秀的功耗控制能力，延长电池供电设备的使用寿命。

• 全网通与高兼容性： 支持中国全频段网络（涵盖 B1/B3/B5/B8 FDD频段及B34/B38/B39/B40/B41 TDD频段），确保在不同运营商网络下的无缝漫游与连接。

4. 硬件与接口能力

H7690C具备强大的扩展能力，集成了多种工业标准接口，支持灵活的系统集成：

• 通信接口： UART, USB 2.0, SPI, I2C, PCM/I2S。

• 模拟与控制： ADC, GPIO，满足各类外设控制需求。

• 音频方案： 支持Audio PWM，可选省去外部Audio Codec芯片，有效降低BOM成本（特别适用于对音质要求不极致的语音播报场景，如云喇叭）。

• 定位功能： 支持LPP定位协议及基站指纹定位，辅助实现设备位置管理。

5. 软件与协议栈支持

为了降低开发门槛，H7690C提供了完善的软件生态支持：

• 操作系统驱动： 全面支持Windows (7/8/10), Linux, Android (11/12/13/14) 等主流操作系统版本的USB驱动。

• 网络协议： 内置TCP/UDP/IPV4/IPV6/HTTP/HTTPS/MQTT(S)/SSL3.0 等协议，满足数据透传与安全加密需求。

• 加密安全： 支持国密SM2/SM3算法，符合国家信息安全规范，保障数据传输安全。

• 远程维护： 支持FOTA（固件空中升级）功能，支持通过USB/UART进行固件升级，便于设备的远程维护与功能迭代。

6. 典型应用场景

基于H7690C的技术特性，它在以下场景中具有极高的应用价值：

• 智慧商业： 云喇叭（支持 PWM 省成本）、智能POS机。

• 安防监控： IPC网络摄像机、安防报警终端。

• 工业互联： 工业路由器、PLC数据采集网关。

• 车联网： 车载通信终端（T-Box）。

• 智慧医疗： 远程医疗终端设备。

7. 电气与环境参数

为了适应严苛的工业环境，H7690C在环境适应性上表现出色：

8. 结论

H7690C凭借其超小尺寸、全网通兼容、低功耗及高安全性，完美契合了当前物联网市场对中速率通信模块的需求。它不仅是 2G/3G 退网的最佳替代方案，更是构建低成本、高性能物联网终端的理想选择。

免责声明：内容基于H7690C规格书 V1.0 (20250804) 编写，具体参数请以官方最新发布的技术文档为准。
